Cerdas Online Checkweigher

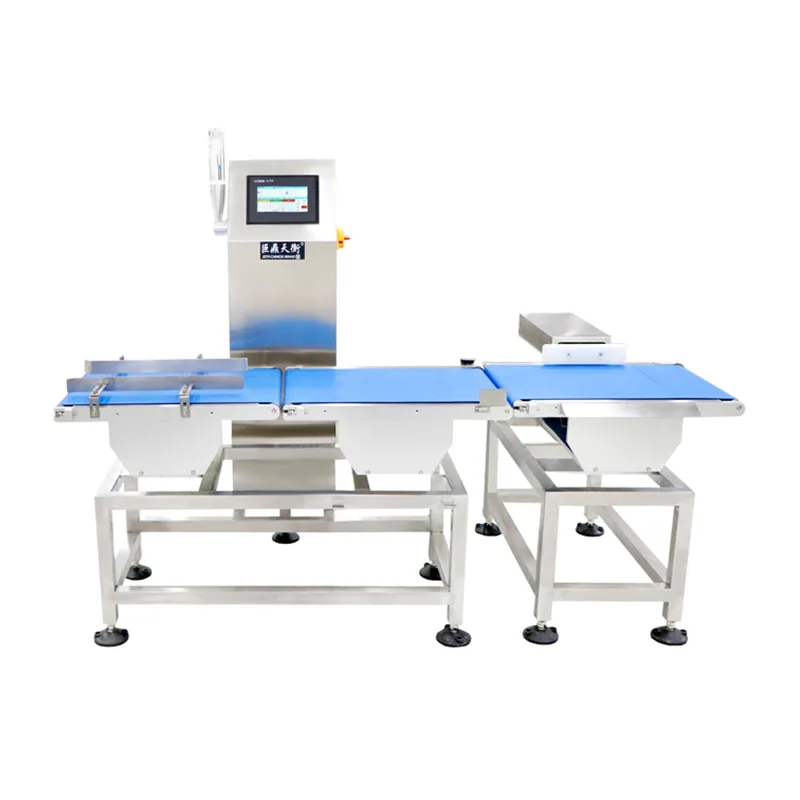

A30 Intelligent Online Checkweigher minangka sistem checkweighing sabuk kanthi kacepetan dhuwur sing diprodhuksi dening Jiangsu Jutian Weighing Equipment Co., Ltd. Iki dibangun ing platform kontrol Linux sing dipasang lan dirancang kanggo inspeksi bobot terus-terusan ing garis produksi lan kemasan. Sistem njupuk wacan bobot minangka produk liwat bagean conveyor terpadu sel mbukak, mbandhingaké saben maca marang paramèter disimpen, lan micu output configurable adhedhasar pass / gagal asil-kabeh tanpa ngganti ana kacepetan line utawa jarak produk.

Panggunaan sistem operasi Linux sing dipasang nyedhiyakake lingkungan multitasking wektu nyata kanggo pangolahan sinyal bobot, manajemen antarmuka pangguna layar demek, logging data, lan komunikasi. Arsitektur iki ngidini sistem kanggo nangani tugas inspeksi kacepetan dhuwur nalika njaga keluwesan kanggo adaptasi protokol komunikasi, format data, lan integrasi periferal.

Arsitektur Sistem lan Sinyal Processing Chain

Intelligent Online Checkweigher kalebu papat bagean fungsional: conveyor infeed, conveyor timbangan, conveyor outfeed, lan unit kontrol berbasis Linux. Rantai sinyal beroperasi kaya ing ngisor iki:

1. Deteksi lan pemicu produk:Sensor fotoelektrik sing dipanggonke ing transisi infeed-to-weighing ndeteksi pinggiran utama produk sing mlebu. Sinyal sensor diarahake menyang input digital pengontrol, sing miwiti urutan jupuk bobot adhedhasar wektu tundha lan dawa produk sing wis dikonfigurasi.

2. Akuisisi sinyal bobot:Conveyor timbangan dipasang ing perakitan sel beban gauge sing diisolasi sacara mekanis saka motor penggerak lan konveyor jejer. Sinyal bobot analog digedhèkaké, disaring, lan didigitalaké déning modul ADC kacepetan dhuwur saka controller. Tarif sampling dikonfigurasi kanggo nangkep pirang-pirang wacan sajrone wektu sing ringkes produk kasebut kanthi lengkap ing bagean timbangan.

3. Nyaring digital lan pitungan bobot:Sistem Linux ngetrapake algoritma panyaring digital menyang aliran data sing diconto, ngimbangi sisa getaran mekanik lan gangguan sabuk. Nilai bobot sing stabil diekstrak lan dibandhingake kanthi wektu nyata nglawan bobot target lan watesan toleransi produk sing disimpen ing database parameter.

4. Keputusan lan output:Sistem nggolongake produk kasebut minangka lulus utawa gagal adhedhasar asil perbandingan. Kanggo kahanan gagal, sinyal output sing bisa dikonfigurasi bisa micu weker sing bisa dirungokake, indikator visual, stop conveyor, utawa mekanisme nolak. Kaputusan kasebut ditindakake sajrone wektu transit produk liwat bagean outfeed.

5. Ngrekam data:Saben acara inspeksi—kalebu stempel wektu, pengenal produk, bobot sing diukur, lan status pass/gagal—dilog menyang panyimpenan internal lan kasedhiya kanggo ekspor USB ing format CSV.

Paramèter Teknis Utama

Cathetan akurasi:Akurasi sing bisa ditindakake gumantung saka bobot produk, dimensi, kacepetan konveyor, lan stabilitas lingkungan. Spesifikasi diverifikasi ing kahanan pabrik sing dikontrol kanthi conto sing perwakilan lan dikonfirmasi sajrone komisi ing situs.

Jiangsu Jutian Weighing Equipment Co., Ltd. duwe pengalaman luwih saka 20 taun ing instrumen timbangan lan sistem otomatis. Perusahaan kasebut nduweni sertifikasi ISO9001, sertifikasi produk CE, 68 paten nasional, lan 20 hak cipta piranti lunak. Manufaktur ditindakake ing rong fasilitas miturut prosedur kualitas standar, kanthi pangembangan sistem sing dipimpin dening Pusat R&D 919.

Kapabilitas Sistem lan Piranti Lunak Linux

Pilihan platform Linux sing dipasang nyedhiyakake sawetara karakteristik fungsional sing cocog karo aplikasi timbangan industri. Kernel wektu nyata nangani akuisisi sinyal bobot lan output keputusan kanthi wektu deterministik, mesthekake yen sinyal pass / gagal digawe ing jendela transit produk. Arsitektur mbukak akeh tugas ngidini antarmuka pangguna layar demek, logging data, lan komunikasi jaringan bisa digunakake bebarengan tanpa ngganggu siklus pamriksa.

Antarmuka pangguna ndhukung tampilan basa Cina lan Inggris, kanthi konfigurasi parameter bisa diakses liwat kaca menu terstruktur. Idin pangguna multi-level mbatesi setelan kritis-kayata watesan toleransi lan paramèter kalibrasi-kanggo personel sing sah. Nganyari piranti lunak bisa ditrapake liwat sambungan USB utawa jaringan, ngidini upgrade lapangan tanpa modifikasi hardware.

Tumpukan komunikasi sistem ndhukung protokol serial lan Ethernet standar. Format output data, interval transmisi, lan cara jabat tangan bisa dikonfigurasi kanggo cocog karo syarat sistem host kayata MES, SCADA, utawa server koleksi data tanduran. Kanggo aplikasi sing mbutuhake integrasi karo mekanisme nolak, output I / O bisa dikonfigurasi kanggo nyopir katup pneumatik, relay, utawa tumpukan indikator.

Skenario Pemriksaan Khas

FAQ (Prequently Asked Questions)

Apa keuntungan sistem Linux sing disedhiyakake tinimbang mikrokontroler standar?
Platform Linux nawakake kemampuan mbukak akeh tugas lan lingkungan piranti lunak standar. Iki mbisakake operasi bebarengan rutin inspeksi, nganyari tampilan layar demek, logging data, lan komunikasi jaringan tanpa konflik wektu. Iki uga nyederhanakake kustomisasi protokol lan ndhukung alat jaringan standar kanggo integrasi karo sistem IT tanduran.

Kepiye timbangan timbang dikalibrasi, lan sepira kerepe kalibrasi maneh?
Kalibrasi ditindakake kanthi nggunakake bobot tes sing wis disertifikasi liwat rutinitas titik siji sing dipandu ing layar demek. Frekuensi kalibrasi ulang gumantung ing lingkungan operasi lan sistem kualitas fasilitas - verifikasi saben dina utawa saben shift umume ing industri sing diatur. Sistem kasebut ngidini kalibrasi rampung tanpa disassembly.

Apa sistem bisa komunikasi karo MES utawa server database sing wis ana?
Antarmuka Ethernet standar ndhukung komunikasi TCP/IP. Format data lan protokol transmisi bisa diadaptasi sajrone komisioning kanggo cocog karo syarat sistem panampa. Kanggo integrasi non-standar, tim teknik bisa nyedhiyakake dokumentasi protokol utawa ngatur output data sing cocog.

Apa sing nemtokake throughput maksimum checkweigher?
Throughput ditemtokake dening dawa produk, kacepetan conveyor, lan wektu minimal sing dibutuhake kanggo sinyal bobot kanggo stabil. Produk sing luwih dawa utawa syarat akurasi sing luwih dhuwur biasane mbutuhake kacepetan sing luwih alon utawa bagean bobot sing luwih gedhe. Perkiraan throughput diwenehake sajrone review teknik adhedhasar conto produk pelanggan lan pangarepan kacepetan.

Kepiye mekanisme nolak terintegrasi karo checkweigher?
Kontroler nyedhiyakake output I / O digital sing bisa dikonfigurasi kanggo nyopir pushers pneumatik, muncung jeblugan udara, utawa gerbang diverter. Wektu output disinkronake karo posisi produk sing dilacak. Mekanisme tartamtu lan integrasi ditetepake sajrone konfigurasi sistem adhedhasar karakteristik produk lan tata letak baris.
