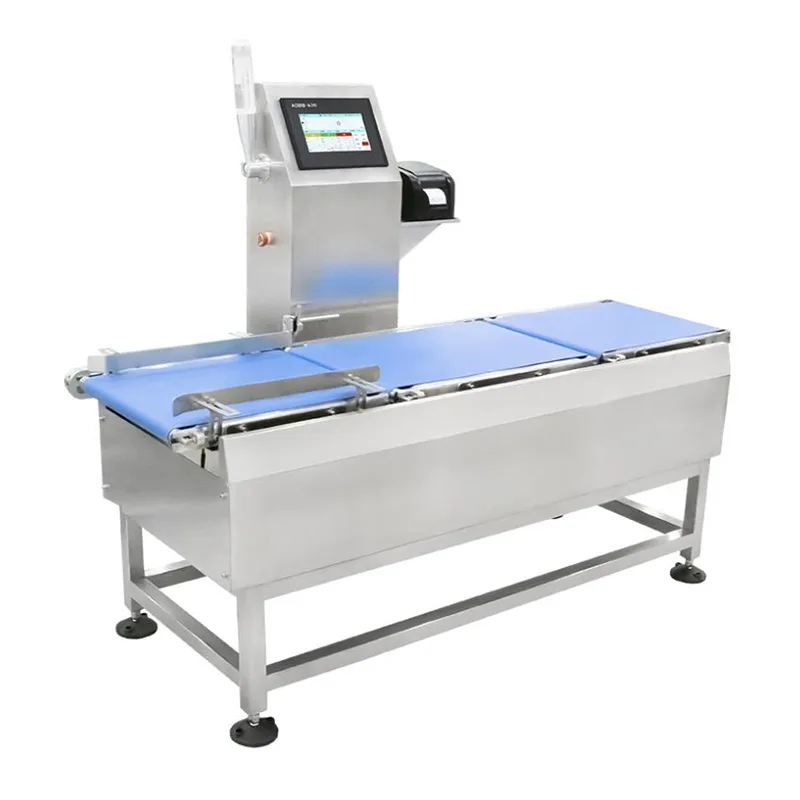

Intelligent High-kacepetan Checkweigher

Intelligent High-Speed ​​​​Checkweigher minangka sistem timbangan inline sing kompak sing dikembangake dening Jiangsu Jutian Weighing Equipment Co., Ltd. kanggo mriksa bobot dinamis produk kemasan cilik lan entheng. Iku dirancang kanggo operate ing throughput dhuwur ing baris produksi ngendi bobot produk individu sawetara saka sawetara gram kanggo sawetara kilogram, lan ngendi item out-of-toleransi kudu dikenali lan dibusak tanpa interrupting siklus baris.

Peralatan kasebut njupuk maca bobot sajrone transit conveyor, ngolah saben pangukuran liwat rantai panyaring digital, lan micu mekanisme penolakan pneumatik utawa mekanik kanggo barang sing ora cocog. Kabeh acara timbangan diwenehi tandha wektu lan dicathet supaya bisa dilacak.

Spesifikasi Teknis

Cathetan kinerja:Akurasi lan throughput dipengaruhi dening dimensi produk, bahan kemasan, lan stabilitas garis. Spesifikasi ing ndhuwur adhedhasar tes pabrik sing dikontrol kanthi produk perwakilan. Komisioner ing situs validasi kinerja nyata ing kahanan produksi.

Jiangsu Jutian Weighing Equipment Co., Ltd. bersertifikat ISO9001. Pusat R&D 919 perusahaan wis ngembangake 68 paten nasional lan 20 hak cipta piranti lunak sing ana gandhengane karo instrumentasi timbangan, algoritma dinamis, lan sistem timbangan otomatis. Produk kasebut disertifikasi CE lan diprodhuksi ing rong fasilitas manufaktur.

Arsitektur Sistem lan Komponen Kunci

Checkweigher kalebu telung bagean terpadu: conveyor infeed, zona timbangan, lan outfeed karo stasiun nolak. Spasi conveyor infeed lan nyepetake produk menyang kecepatan sing stabil sadurunge mlebu zona timbangan. Conveyor timbangan dipasang ing rakitan sel beban gauge sing diisolasi sacara mekanik saka bagean drive. Sensor fotoelektrik ndeteksi entri produk lan micu urutan njupuk bobot. Sawise ngebotake, produk pindhah menyang outfeed ing ngendi pusher pneumatik ngalihake barang sing ora cocog menyang tong sampah utawa conveyor sing kapisah. Aktuasi pusher diwenehi wektu nggunakake posisi sing dilacak produk kanggo njamin ejeksi sing tepat.

Load cell dipilih kanggo kisaran bobot target lan syarat resolusi. Pengontrol layar demek nyimpen parameter khusus produk-bobot target, wates ndhuwur / ngisor, kacepetan conveyor, lan tundha nolak-lan nampilake statistik produksi wektu nyata kalebu tingkat pass, jumlah nolak, lan histogram distribusi bobot.

Pangolahan lan Komunikasi Data Real-Time

Sinyal bobot dijupuk kanthi frekuensi dhuwur lan diproses kanthi algoritma panyaring digital sing ngimbangi getaran mekanik lan gangguan sabuk. Nilai bobot sing diproses dibandhingake karo watesan toleransi sing disimpen. Keputusan sistem (pass / gagal) lan bobot sing diukur dikirim menyang pengontrol outfeed kanggo ngurutake eksekusi.

Kabeh cathetan bobot diwenehi tandha wektu lan bisa diekspor liwat USB ing format CSV. Antarmuka komunikasi (Ethernet, RS232, RS485) ndhukung integrasi data karo platform MES, SCADA, utawa ERP. Sistem bisa diatur kanggo output data terus-terusan, ing dikarepake, utawa sawise saben siklus pengawasan adhedhasar syarat sistem host.

Kalibrasi lan Pangopènan Rutin

Kalibrasi dileksanakake liwat antarmuka layar demek nggunakake bobot test certified. Rutin kalibrasi siji-titik lan multi-titik kasedhiya. Prosedur sing dipandu nyuda kesalahan operator lan ora mbutuhake disassembly.

Jadwal pangopènan rutin:
Saben dina:Ngresiki platform bobot lan lumahing sabuk conveyor; verifikasi sambungan kabel sensor.
saben minggu:Priksa tension lan alignment sabuk conveyor; mriksa tekanan sistem pneumatik (0.6-0.8 MPa) lan fungsi aktuator.
Saben wulan:Nindakake verifikasi akurasi kanthi bobot sing disertifikasi; mriksa lan lubricate bantalan conveyor.
Ngatasi masalah umum:Bobot drift bisa nuduhake kakehan sensor utawa sel mbukak rusak; nolak Gagal asring hubungane gulung tekanan udara utawa pusher misaligned. Spare parts kanggo item nyandhang umum (sabuk, saringan, sensor) maintained ing persediaan kanggo panggantos cepet.

Produk Khas lan Skenario Inspeksi

FAQ (Prequently Asked Questions)

Apa bobot produk minimal sing bisa dipriksa kanthi dipercaya?
Rentang bobot sing ditemtokake wiwit 5 g. Inspeksi dinamis sing bisa dipercaya kanggo produk sing entheng banget gumantung saka wujud produk, pusat gravitasi, lan kacepetan conveyor. Produk ing ngisor 5 g bisa dievaluasi miturut kasus saben kasus sajrone review teknik.

Kepiye mekanisme nolak pneumatik njamin mbusak sing tepat tanpa ngrusak produk sing ana ing jejere?
Wektu nolak adhedhasar kacepetan conveyor lan nelusuri posisi produk saka sensor fotoelektrik. Controller ngetung wayahe pas produk non-conforming tekan pusher lan ngaktifake silinder pneumatik kanggo stroke ditetepake. Jarak produk-kanggo-produk kudu cukup kanggo pusher mundur sadurunge produk sabanjure teka. Jarak minimal ditemtokake sajrone konfigurasi sistem.

Kepiye akurasi dijaga ing throughput dhuwur?
Algoritma panyaring digital ngekstrak nilai bobot sing stabil saka jendhela pangukuran cendhak sing kasedhiya kanthi kacepetan dhuwur. Isolasi mekanik saka conveyor bobot nyuda transmisi getaran. Kanggo aplikasi kanthi kacepetan dhuwur banget, trade-off antarane throughput lan akurasi dibahas sajrone spesifikasi sistem, lan akurasi sing bisa ditindakake dikonfirmasi liwat tes dinamis karo conto produk pelanggan.

Apa checkweigher bisa nangani produk sing ora rata ing sisih ngisor?
Produk kanthi dhasar sing ora rata utawa fleksibel bisa uga nuduhake variasi bobot sing tambah sajrone bobot dinamis. Bahan sabuk khusus, rel panuntun, utawa operator khusus produk bisa dianggep kanggo nyetabilake barang sajrone transit. Sampel produk biasane diuji sajrone fase rekayasa kanggo nemtokake manawa peralatan tambahan dibutuhake.

Apa prosedur kanggo ngalih ing antarane macem-macem produk?
Paramèter produk—bobot target, watesan toleransi, kacepetan conveyor, lan setelan nolak—simpen minangka prasetel sing dijenengi ing pengontrol layar demek. Operator milih produk sing dikarepake saka menu, lan kabeh paramèter dimuat kanthi otomatis. Ora ana pangaturan mekanik sing dibutuhake kanggo produk ing ukuran lan kelas bobot sing padha. Priksa kalibrasi kanthi bobot referensi dianjurake sawise owah-owahan.
